筆者環境
・Bifrost2.5.0.0
・Maya2020.2

今回はノードの取り扱いと、グラフ上を流れるデータのデバッグ表示を見ていきましょう。
(当ブログで[]でくくっているものはBifrostGraphEditor内のノード名です)

ノードの取得

ノードの取得はグラフ上でTabボタンを押して起動するTabメニューから行います。Tabメニューにはカテゴリーごとに整理されたノードツリーが表示されますので、階層を順に辿ってノードを見つけることができます。

ノード名が分かっている場合は、検索ボックスを使用すると素早く取得ができます。ワード検索もできるので例えば[get_point_position]を見つけたい場合は、pointやpositionと入力すれば候補リストに出てきます。

またはノード名のイニシャルでも検索できます。
例えば[get_point_position]はgppで検索候補にリストアップされます。

Tips

[input],[output]もTabメニューから取得しグラフ上に複数配置することが出来ます。これによってグラフのスパゲッティー化を軽減し、可読性を上げるレイアウトにすることができます。
下図のグラフを見てみましょう（★マークがinputノードです）

シンプルなグラフですが上側は[input]から延びるラインがゴチャゴチャし始めていますよね。これは先行きが不安です。
下側ではデータを使用する周辺に[input]を配置したので、すっきりしましたね。後にグラフを見直した時も読み易そうです。

Tips

ポート上の右クリックメニュー > Move Toでポートを別の[input],[output]へ移動することができます。ポートの接続は維持したままの移動となるのでグラフ整理の際に重宝します。

ノードの接続と解除

接続と解除の操作はMayaのノードエディタと同じ仕組みが採用されています。
接続：
ポート間をドラッグ＆ドロップするやり方と、ポートをクリックした後に接続先のポートをクリックする２種類の方法があります。後者の方法では最初のクリックの後にグラフの画面移動やズームといった表示操作が可能です。遠く離れたポートと接続したい場合に便利ですね。

接続の解除：
ポート間のラインを掴んで引き剥がすか、[Shift]+[Alt]キーで起動するカットツールで切断する方法があります。

Tips

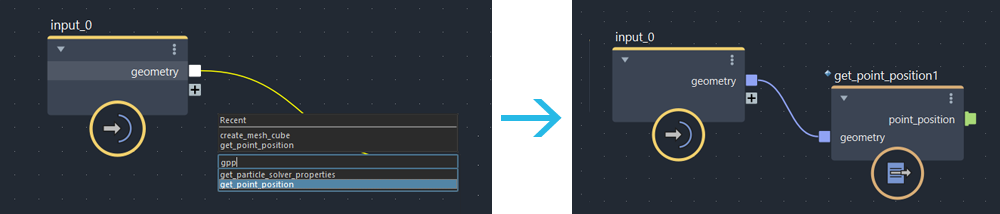

ポートの接続先を探すモードの状態でTabメニューを起動してノードを取得すると、システムが最適だと判断したポート間が接続された状態でノードの取得が行えます。
(判定がイマイチなノードもありますが改善に期待しましょう)

ノードグラフの操作履歴

グラフの操作は全てmelコマンドとしてスクリプトエディタにログが残ります。普段のMayaのスクリプト制作と同じ手順でノードグラフを操作するスクリプトが作成可能です。

ノードグラフのコピー＆ペースト

複製したいノードを選択して[Ctrl]+[C]でコピー/[Ctrl]+[V]でペーストが出来ます。ペーストはシーン上の別のBifrostGraphや、別のMayaのBifrostGraphへも実行可能です。
また面白い機能としてテキストデータとしてペーストが出来ます。

これをコピーしてBifrostGraphエディタ上でペーストすると、ノードグラフが再現されます。

テキストなのでチャットやメールで手軽にグラフを共有することができますね。

例えば下の添付ファイルは最近傍探索のグラフをテキストで保存したものです。文面をコピーしてBifrostGraphエディタ上でペーストしてみてください。
02.zipのsample1.txt

このグラフを動作させるためには[data]のtarget_meshとstart_positionに入力が必要です。それぞれを[input]に接続しMayaからメッシュとロケータのポジションを接続してください。
